| 产品参数： |
| 无线遥控开关是一种应用广泛的无线控制器件,采用微处理器智能控制,它可应用在车库门控制、灯光控制、遥控窗帘等领域,具有安装方便,使用简单,安全可靠等优点。 |
| 适用范围: |
| DC12V水泵，电机，电器，灯具，工业，信号控制，电脑开关机，门禁系统，家用电器等等远距离无线控制。 |
| 技术参数： |
1.工作电压：DC12V
2.工作频率：315MHZ
3.震荡电阻：820K
4.接收灵敏度：>-105dB
5.遥控距离：空地无干扰空载测试（300米/800米）可选配（无线电产品实际应用根据使用环境不同遥控距离有所不同，差距非常大，对此有严格要求的慎买！）
6.负载功率:每路阻性负载≤200W,感性负载≤100W（如需控制更大负载外加接触器控制）
7.负载类型：节能灯、日光灯、LED、电机、等等.......各类负载
8.手动控制:无
9.外壳：无
10.输出方式:继电器公共端/常开端/常闭端（灵活应用可控制多种电压负载）
11.编码方式:固定码(焊接编码)
12.控制模式：自锁、互锁、非锁三种控制模式插帽自由选择；
13.遥控器学习方法：按一下接收器学习按键，红色指示灯亮后松开学习按键，再按遥控器任意键发射信号，指示灯灭表示学习成功，最多可学习16个不同编码的遥控器。
14.清除方法：长按学习键约6秒以上，指示灯由亮到灭表示清除成功。
15.控制模式跳冒转换：接收板自锁、非锁、互锁三种工作方式或多种控制模式组合可以通过接收板上的H/L/S1/S2/S3切换跳线座插帽进行选择。S1/S2/S3都和H短接为互锁型控制模式。S1和L短接S2/S3和H短接为点动型控制模式。S1//S3和H短接S2和L短接为自锁型控制模式。S1/S2和L短接S3和H短接为（自锁型，点动型，互锁型3种控制模式组合）：1-4路互锁型控制模式，5-8路点动型控制模式，9-12路自锁型控制模式，S1/S2和H短接S3和L短接为（互锁型，点动型2种控制模式组合）：1-6路互锁型控制模式，7-12点动型控制模式。S1/S3和L短接S2和H短接为（点动型，自锁型2种控制模式组合）：1-6路点动型控制模式，7-12自锁型控制模式。S1/S2/S3都和L短接为（互锁型，点动型2种控制模式组合）:1-3互锁型控制模式，4-9路互锁型控制模式，10-11路点动型控制模式，12号按键为关。（温馨提示：温馨提示:切换控制模式需先断电再切换，切换好后重新上电，控制模式才会转换）
16.控制路数:12路
(注:自锁型控制模式:按一下按键对应的继电器接通,在按一下同一个按键对应的继电器断开,1/2/3/4/5/6-12路可独立通断.
点动型控制模式:长按住按键对应的继电器接通，松开按键对应的继电器断开,12路不能独立工作,每次只能一路工作；
互锁型控制模式:按1键1接通并锁定一直接通,按2键1路断开,2路接通并锁定一直接通,按3键断开2路,3路接通并锁定一直接通,按4键断开3路,4路接通并锁定一直接通,按5键断开4路,5路接通并锁定一直接通,按6键断开5路,6路接通并锁定一直接通,按7键断开6路,7路接通并锁定一直接通，按8键断开7路,8路接通并锁定一直接通，按9键断开8路,9路接通并锁定一直接通，按10键断开9路,10路接通并锁定一直接通，按11键断开10路,11路接通并锁定一直接通，按12键断开11路,12路接通并锁定一直接通，一次只能接通一路,和电风扇档位一样.)温馨提示:遥控器按键一次只能按一个按键不能同时按住2个以上按键,否则会相互干扰影响正常工作。
17.配置说明：12键遥控器一个，DC12V12路接收器一个 |

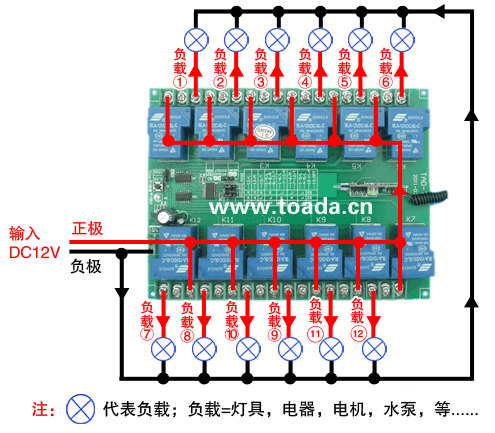

| 接线示意图： |
警告：非专业人士切勿操作，请严格按图接线！
否则后果自负！
|
|
