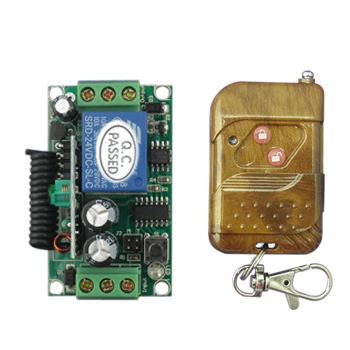

| 产品参数： |
|
无线遥控开关是一种应用广泛的无线控制器件,采用微处理器智能控制,它可应用在车库门控制、灯光控制、遥控窗帘等领域,具有安装方便,使用简单,安全可靠等优点。 |
| 适用范围: |
|
DC24V水泵，电机，电器，灯具，工业，信号控制，电脑开关机，门禁系统，家用电器等等远距离无线控制。 |
| 技术参数： |
1.工作电压:DC24V
2.静态电流:≤9mA
3.继电器触点容量：10A
250VAC | 10A 30VDC
4.负载功率:单路阻性负载≤200W，感性负载≤80W（如需控制更大负载,请外加大继电器控制）
5.工作频率:315MHz
6.接收灵敏度：-105dB
7.遥控距离：空地无干扰空载测试（50米/300米/800米）可选配（无线电产品实际应用根据使用环境不同遥控距离有所不同，差距非常大，对此有严格要求的慎买！）
8.负载类型：车库门、门禁系统控制，电脑开关机控制，电控锁控制，信号控制，家用电器开关等
9.输出方式：继电器公共端/常开/常闭
10.胶 壳:有(黑色）通用型
11.控制模式:默认为互锁型控制模式，用户可自行修改控制模式：跳冒短接在T的位置是自锁型(T)；跳冒短接在M的位置是点动型(M)；T和M二个都不短接是互锁型(L)。(温馨提示:切换控制模式需先断电再切换，切换好后重新上电，控制模式才会转换，请勿带电操作。)
12.控制路数:1路(注：自锁型控制模式：按一次按键对应的继电器接通，再按一次同一个按键对应的继电器断开；点动型控制模式：长按住按键对应的继电器接通，松开按键对应的继电器断开；互锁型控制模式：按A键接通负载并锁定一直接通，按B键断开负载。）
13.学习对码方法:接通电源指示灯亮3秒，指示灯熄灭后按一次主机上面的学习按钮，此时指示灯亮起后松开按钮，接着按一次遥控器按钮主机学习上面的指示灯熄灭，表示学习成功。
14.清除对码方法：接通电源学习指示灯亮3秒，学习指示灯熄灭后按住主机上面的学习按钮不松开.学习指示灯亮起，8秒后指示灯熄灭,然后松开主机上面的学习按钮，表示清码成功。（清除所有学习对码的遥控器）
15.学习单键开（总开）方法：接通电源红色指示灯亮起，立即连续按两次对码按钮，红色指示灯2次熄灭又亮起，红色指示灯熄灭后，按一次对码按钮，红色指示灯亮起，紧接着按一次选定的遥控器按钮，红色指示灯熄灭，学习成功；
16.学习单键关（总关）方法：接通电源红色指示灯亮起，立即按一次对码按钮，红色指示灯熄灭又亮起，红色指示灯熄灭后按一次对码按钮，红色指示灯亮起，紧接着按一次选定的遥控器按钮，红色指示灯熄灭，学习成功；
17.编码方式:学习码遥控器或固定码(焊接码)（遥控器编码的脚位，状态分别为：高电平，低电平，悬空。出厂设定为空白码，可根据要求编码，编码说明书网发）
18.配置说明：遥控器一个，单路接收器一个，外壳一个,说明书一份 |

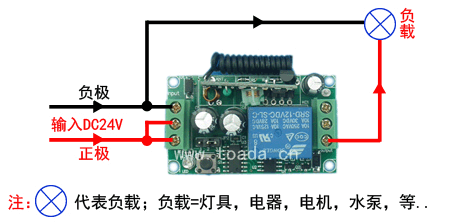

| 接线示意图： |
警告：非专业人士切勿操作，请严格按图接线！
否则后果自负！
|
|
|
